S5050RGB-4脚内置幻彩IC

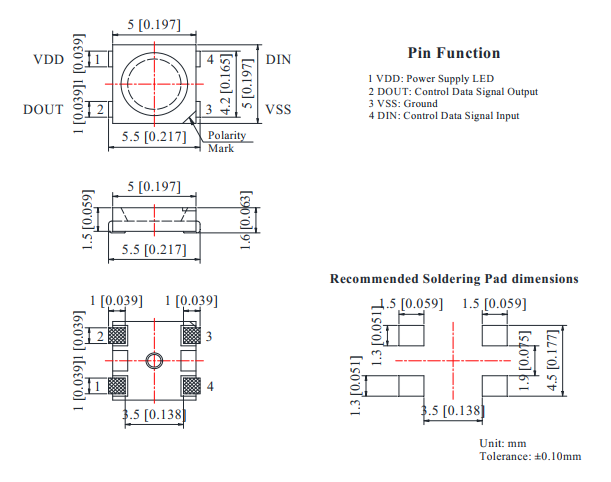

Package Dimension:
Notes:
1. All dimensions are in millimeters (inches).
2. Tolerance is ± 0.25 mm (.010″) unless otherwise noted.
PIN function:
|
NO. |
Symbol |
Function description |
|
1 |
VDD |
Power supply LED |
|
2 |
DOUT |
Control data signal output |
|
3 |
VSS |
Ground |
|
4 |
DIN |
Control data signal input |
Notes:
1. All dimensions are in millimeters (inches).
2. Tolerance is ± 0.25 mm (.010″) unless otherwise noted.
3. Protruded resin under flange is 1.00mm (.039″) max.
Absolute Maximum Ratings at Ta=25℃
|
Prameter |
Symbol |
Ratings |
Unit |
|
Power supply voltage |
VDD |
+3.5~+5.5 |
V |
|
Input voltage |
VI |
-0.5～VDD+0.5 |
V |
|
PWM frequency PWM |
PWM |
1.6 |
kHZ |
|
Max output current |
Iomax |
18 |
mA |
|
Power dissipation |
Pd |
<350 |
mW |
|
Forward current |
if |
20 |
mA |
|
Operation junction temperature |
Topt |
-25～+80 |
℃ |
|
Storage temperature range |
Tstg |
-40~+105 |
℃ |
RGB IC characteristic parameter:
|
Emitting color |
Model |
Wavelength(nm) |
Luminous intensity (mcd) Typ |
Voltage(V) |
|
Red |
—— |
620-630 |
700 |
1.8-2.4 |
|
Green |
—— |
520-530 |
1500 |
2.8-3.4 |
|
Blue |
—— |
460-470 |
350 |
2.8-3.4 |

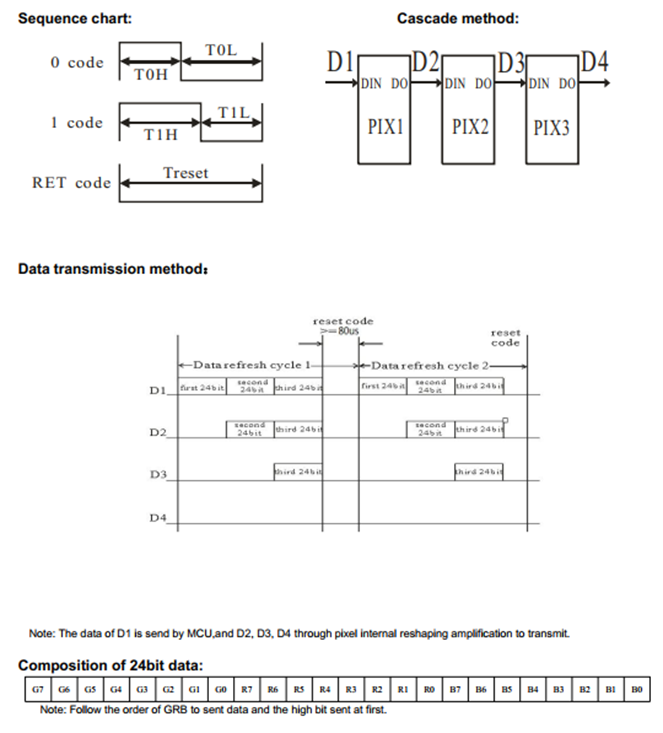

Data transfer time:
|
T0H |
0 code ,high voltage time |
0.25us |
±75ns |
|
T1H |
1 code ,high voltage time |
1us |
±75ns |
|
T0L |
0 code , low voltage time |
1us |
±75ns |
|
T1L |
1 code ,low voltage time |
0.25us |
±75ns |
|
RES |
low voltage time |
Above 80µs |
|
多色贴片LED分为双色及三色两大类，双色贴片LEDs可在两种不同颜色间灵活组合。三色贴片LED可在红绿蓝原三色任意搭配，
实现颜色多样化而满足各种主题产品应用。多色贴片LED产品以工业标准引脚设计，有表贴，倒装和侧贴焊接结构的产品供选择，
封装类型选择包括PLCC LED（反射型）和Chip LED (PCB)。
多色贴片LED产品应用广泛，包括汽车内饰、指示灯、LCD和按钮背光、移动携带设备、家用电器、仪器仪表、电脑周边、消费电子等。
多色贴片PLCC LED由于其具有封装尺寸小、耐用性高和的发光亮度特点，使它广泛应用于各种行业。它的可用性和可靠性使其成为
汽车内部照明的，特别是仪表、控制中心及客舱的背光照明。另外，因其良好性能稳定性和发光效果，使其成为办公自动
化和家庭应用、工业设备、装饰和商业照明应用的理想选择。
